Teste DW143: Ensaio de Estanqueidade de Dutos HVAC | Laudo Técnico e Execução
O teste DW143 é um procedimento essencial para garantir a estanqueidade e qualidade dos sistemas de dutos em instalações de ar-condicionado, ventilação e exaustão. Amplamente utilizado em projetos HVAC, esse ensaio assegura que os dutos estejam devidamente vedados, evitando perdas de ar, desperdício de energia e comprometimento do desempenho do sistema.
Baseado em normas internacionais como SMACNA e alinhado às diretrizes brasileiras da ABNT NBR 16401, o teste DW143 é indispensável para validação técnica da instalação antes da operação.
Índice
- O que é o Teste DW143
- Importância do Teste DW143
- Normas aplicáveis
- Classificação de estanqueidade
- Como é realizado o teste
- Aplicações em HVAC
- Benefícios para eficiência energética
- Conclusão
O que é o Teste DW143
O teste DW143 é um método de verificação da estanqueidade de dutos de ar, originalmente definido pela HVCA (Heating and Ventilating Contractors Association). Ele consiste na pressurização dos dutos e medição da taxa de vazamento de ar, permitindo avaliar se o sistema atende aos limites aceitáveis.
Esse ensaio é fundamental para sistemas HVAC onde o controle de vazão e pressão é crítico, como hospitais, edifícios comerciais e ambientes industriais.
Importância do Teste DW143
A realização do teste DW143 garante que o sistema opere conforme projetado. Vazamentos em dutos causam perdas de carga, aumento do consumo de energia e redução da eficiência do sistema.
Além disso, em ambientes hospitalares, a estanqueidade é essencial para evitar contaminação cruzada, atendendo às exigências da ABNT NBR 7256.
Outro ponto importante é a confiabilidade do sistema, evitando desbalanceamento de ar, ruídos e desgaste prematuro dos equipamentos.
Normas aplicáveis ao teste DW143
O teste DW143 deve seguir normas técnicas que garantem confiabilidade e padronização. As principais são:
- DW143 – Procedimento de teste de estanqueidade
- SMACNA HVAC Air Duct Leakage Test Manual
- ABNT NBR 16401 – Sistemas de ar condicionado
- ABNT NBR 7256 – Ambientes hospitalares
- ABNT NBR 14518 – Cozinhas industriais
A aplicação conjunta dessas normas garante desempenho, segurança e qualidade do sistema HVAC.

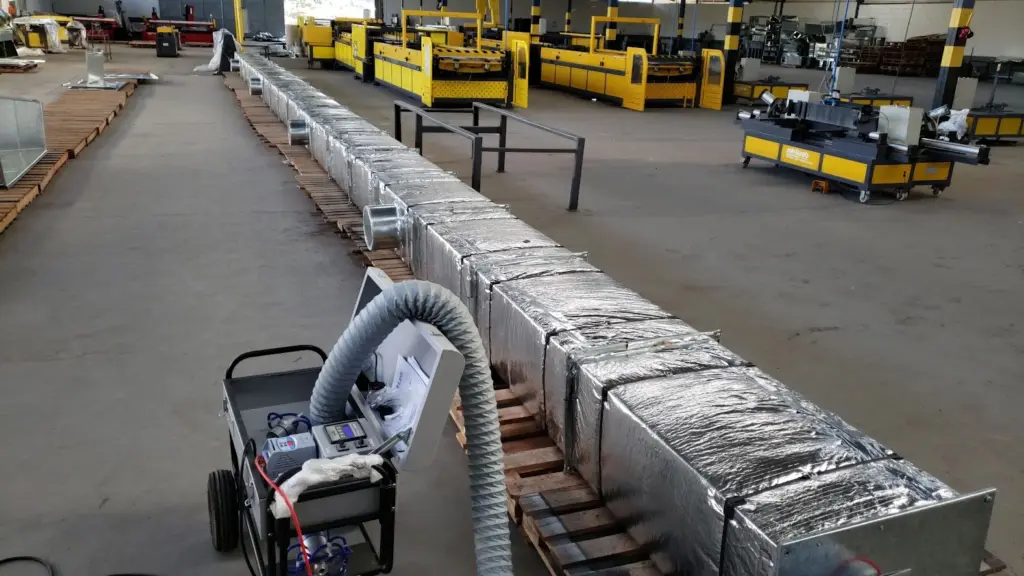

teste dw143
Classificação de estanqueidade dos dutos
Os dutos são classificados conforme o nível de estanqueidade permitido, variando de acordo com a pressão e aplicação do sistema:
- Classe A – Baixa estanqueidade
- Classe B – Média estanqueidade
- Classe C – Alta estanqueidade
- Classe D – Estanqueidade crítica
Essa classificação é definida em projeto e impacta diretamente na eficiência energética e desempenho do sistema.
Como é realizado o teste DW143
O teste é realizado através da pressurização dos dutos com ar e medição da taxa de vazamento. Inicialmente, o sistema é isolado e vedado. Em seguida, aplica-se uma pressão controlada e mede-se a quantidade de ar necessária para manter essa pressão.
Esse volume de ar corresponde às perdas do sistema. Os valores são comparados com limites definidos pelas normas, validando ou não a instalação.
Caso o sistema não atenda aos critérios, são realizados ajustes e nova verificação até a aprovação final.
Aplicações em sistemas HVAC
O teste DW143 é aplicado em diversos sistemas HVAC, como:
- Ar condicionado central
- Sistemas VRF com dutos
- Ventilação industrial
- Exaustão de cozinhas
- Ambientes hospitalares
Em todos esses casos, a estanqueidade garante desempenho e controle adequado do ar.
Benefícios para eficiência energética
Um sistema com dutos bem vedados reduz significativamente perdas de energia. Vazamentos obrigam os equipamentos a trabalharem mais, aumentando o consumo elétrico.
Com o teste DW143, é possível garantir que o ar tratado chegue ao destino com pressão e vazão corretas, melhorando o rendimento do sistema.
Além disso, reduz custos operacionais, aumenta a vida útil dos equipamentos e melhora o conforto térmico.
Conclusão
O teste DW143 é indispensável para garantir a qualidade, eficiência e confiabilidade dos sistemas de dutos HVAC. Sua aplicação assegura conformidade com normas como SMACNA e ABNT NBR 16401.
A Metaltherm Engenharia HVAC executa testes DW143 com rigor técnico, garantindo sistemas eficientes, seguros e com alto desempenho.
Investir na validação da estanqueidade dos dutos é garantir economia de energia, qualidade do ar e durabilidade do sistema.
